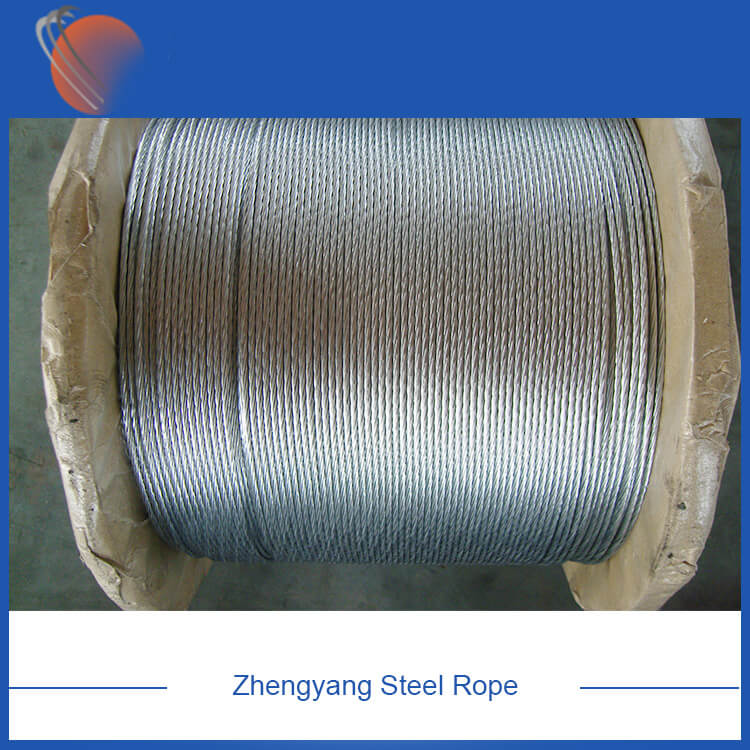

Fio de fio de aço revestido com zinco ASTM A475

Fio de fio de aço revestido com zinco ASTM A475

1 escopo
1.1 Esta norma se aplica a cinco graus de cordões de aço galvanizado usados ​​para talabartes, eslingas, arames de ereção e fins semelhantes compostos de arames de aço redondos em quatro grupos de peso galvanizado.
1.2 Os cinco níveis são os seguintes:
1.2.1 Nível geral;
1.2.2 Nível normal
1.2.3 Nível de lareira aberta;
1.2.4 Nível de alta intensidade;
1.2.5 Nível de resistência ultra-alto.
1.2.6 Para a carga mínima de ruptura de cada tipo de cabo de aço, consulte o Artigo 8.
1.3 Os 4 grupos de peso da camada de zinco são: Tipo 1 e Grau A, Grau B e Grau C. Consulte o Artigo 12 para o peso mínimo da camada de zinco.
14 Os valores expressos no sistema de unidades de libra-hora são valores padrão e os valores entre parênteses são apenas para referência.
2 padrões de referência
2.1 American Society for Testing and Materials Standards
A90 Zinco ou liga de zinco, revestimento de produto de aço, método de teste de peso (massa) de revestimento Terminologia A902 para revestimento de aço e metal B6 lingote de zinco
3 termos
3.1 A definição de nomes próprios usados ​​nesta norma refere-se a A902
3.2 Descrição dos termos especiais nesta norma:
3.2.1 Fio trançado - o método de expressão de fio trançado de aço acabado é: o diâmetro nominal do fio trançado, o número de fios de aço no fio trançado, a carga de ruptura mínima do fio trançado (ver 8) e o revestimento tipo ou grupo (ver 12).
4 Conteúdo do pedido 00
4.1 Os pedidos fornecidos de acordo com esta norma devem incluir o seguinte:
4.1.1 O número de fios trançados, medido em pés;
4.1.2 Diâmetro nominal do fio trançado, número de fios de aço, grau e carga mínima de ruptura do fio trançado (Artigo 8 e Tabela 1);
4.1.3 Peso da camada de zinco (tipo e grupo) (Artigo 12 e Tabela 4);
4.1.4 Comprimento da bobina ou fio trançado do carretel (Artigo 19).
5 Materiais e fabricação
5.1 O metal de base deve ser aço fundido por forno de lareira, conversor de oxigênio ou forno elétrico. A qualidade e a pureza do aço devem ser capazes de garantir que quando o fio de aço for trefilado para o tamanho especificado e galvanizado, a qualidade do fio acabado e do monofilamento deve ser uniforme e ter o desempenho e as características especificadas nesta norma.
5.2 O lingote de zinco usado para galvanização deve atender a qualquer nível especificado na norma B6.
6 torção
6.1 A menos que especificado de outra forma, o fio trançado deve ser torcido à esquerda. A torção à esquerda é definida como a torção no sentido anti-horário em relação ao observador. Todos os fios de aço devem ser torcidos com tensão uniforme. A torção deve ser apertada o suficiente para garantir que o diâmetro não seja significativamente reduzido quando uma tensão de 10% da carga de ruptura mínima é aplicada.
6.2 O fio trançado 1 × 3 deve ser composto por 3 fios de aço trançados concentricamente e ter um comprimento de torção uniforme não inferior a 14 vezes o diâmetro nominal do fio trançado e não mais do que 20 vezes.
6.3 O fio trançado 1 × 7 deve ser composto por 6 fios de aço trançados concentricamente em torno de um fio central e ter um comprimento de torção uniforme não superior a 16 vezes o diâmetro nominal do fio trançado.
6.4 O fio trançado 1 × 19 deve consistir em 6 fios de aço internos e 12 fios de aço externos trançados concentricamente em torno de um fio de aço central. Os 6 fios de aço devem ser torcidos para a direita e devem ter um diâmetro nominal não maior que os 7 fios de aço. Vezes o comprimento do uniforme. O diâmetro nominal dos 7 núcleos de fio de aço deve ser 3 vezes o diâmetro nominal do fio de aço. Os 12 fios na camada externa são torcidos à esquerda e devem ser torcidos concentricamente em torno de 7 núcleos de fios e ter um comprimento de torção uniforme não superior a 16 vezes o diâmetro nominal do fio trançado. O fio de 6,51 × 37 deve ser composto de 6 fios de aço internos, 12 fios de aço intermediários e 18 fios de aço externos torcidos concentricamente em torno de um fio de aço central. Os 6 fios de aço são torcidos à esquerda e não têm mais do que 7 fios. Um comprimento de torção uniforme de 16 vezes o diâmetro nominal do núcleo do fio de aço. O diâmetro nominal dos 7 núcleos de fio de aço deve ser 3 vezes o diâmetro nominal do fio de aço. Os 12 fios de aço da camada intermediária são torcidos com a mão direita e trançados concentricamente em torno de 7 núcleos de fios de aço e têm um comprimento de torção uniforme não superior a 16 vezes o diâmetro nominal dos 19 núcleos de fios de aço. O diâmetro nominal dos 19 núcleos de fio de aço deve ser 5 do diâmetro nominal do fio de aço. Os 18 fios de aço externos são torcidos à esquerda e torcidos concentricamente em torno dos 19 núcleos de fios de aço e têm um comprimento de torção uniforme não superior a 16 vezes o diâmetro nominal do fio trançado.
6.6 Todos os fios de aço no fio trançado devem estar naturalmente na posição correta no fio de aço acabado. Quando o fio trançado é cortado, o fio na extremidade quebrada deve ser mantido no lugar ou o fio pode ser facilmente reiniciado com a mão para mantê-lo no lugar. No local. Pode ser alcançado por vários métodos ou processos, tais como pré-deformação, pós-deformação ou conformação e fixação.
